具有一定弹性的双组份防腐耐磨地坪，具有快速干燥、物理性能优异、使用广泛等特点。用于混凝土的防护，特别适用于工期紧、防护强度要求高的地坪涂

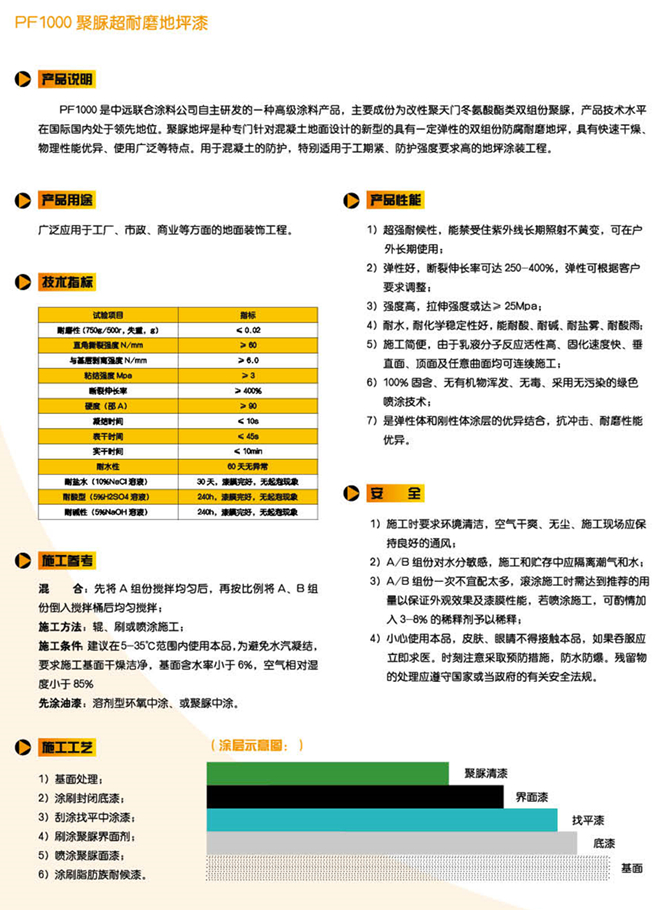

PF1000聚脲超耐候地坪漆
产品说明：
PF1000是中远联合涂料公司自主研发的一种高级涂料产品，主要成份为改性聚天门冬氨酸酯类双组份聚脲，产品技术水平在国际国内处于领先地位。聚脲地坪是种专门针对混凝土地面设计的新型的具有一定弹性的双组份防腐耐磨地坪，具有快速干燥、物理性能优异、使用广泛等特点。用于混凝土的防护，特别适用于工期紧、防护强度要求高的地坪涂装工程。
产品用途：
◇广泛应用于工厂、市政、商业等方面的地面装饰工程。
产品性能：
◇ 超强耐候性，能禁受住紫外线长期照射不黄变，可在户外长期使用；
◇ 弹性好，断裂伸长率可达250-400%，弹性可根据客户要求调整；
◇ 强度高，拉伸强度或达≥25Mpa;
◇ 耐水，耐化学稳定性好，能耐酸、耐碱、耐盐雾、耐酸雨；
◇ 施工简便，由于乳液分子反应活性高、固化速度快、垂直面、顶面及任意曲面均可连续施工；
◇ 100%固含、无有机物浑发、无毒、采用无污染的绿色喷涂技术；
◇ 是弹性体和刚性体涂层的优异结合，抗冲击、耐磨性能优异。
技术指标：
| 试验项目 | 指标 |
| 耐磨性(750g/500r,失重，g) | ≤0.02 |
| 直角撕裂强度N/mm | ≥60 |
| 与基层剥离强度N/mm | ≥6.0 |
| 粘结强度Mpa | ≥3 |
| 断裂伸长率 | ≥400% |
| 硬度（邵A） | ≥90 |
| 凝结时间 | ≤10s |
| 表干时间 | ≤45s |
| 实干时间 | ≤10min |
| 耐水性 | 60天无异常 |
| 耐盐水（10%NaCI溶液） | 30天，漆膜完好，无起泡现象 |
| 耐酸型（5%H2SO4溶液） | 240h，漆膜完好，无起泡现象 |
| 耐碱性（5%NaOH溶液） | 240h，漆膜完好，无起泡现象 |
施工参考：
混合：先将A组份搅拌均匀后，再按比例将A、B组份倒入搅拌桶后均匀搅拌；
施工方法：辊、刷或喷涂施工；
施工条件：建议在5-35℃范围内使用本品，为避免水汽凝结，要求施工基面干燥洁净，基面含水率小于6%，空气相对湿度小于85%
先涂油漆：溶剂型环氧中涂、或聚脲中涂。
注意事项：
1、 施工时要求环境清洁，空气干爽、无尘、施工现场应保持良好的通风；
2、 A/B组份对水分敏感，施工和贮存中应隔离潮气和水；
3、 A/B组份一次不宜配太多，滚涂施工时需达到推荐的用量以保证外观效果及漆膜性能，若喷涂施工，可酌情加入3-8%的稀释剂予以稀释；
4、 小心使用本品，皮肤、眼睛不得接触本品，如果吞服应立即求医。时刻注意采取预防措施，防水防爆。残留物的处理应遵守国家或当政府的有关安全法规。
施工工艺：
1. 基面处理；
2. 涂刷封闭底漆；
3. 刮涂找平中涂漆；
4. 刷涂聚脲界面剂；
5. 喷涂聚脲面漆；
6. 涂刷脂肪族耐候漆。
