具有良好的导电性能，优良的耐化学药品性，能耐酸、碱、盐液及石油产品。

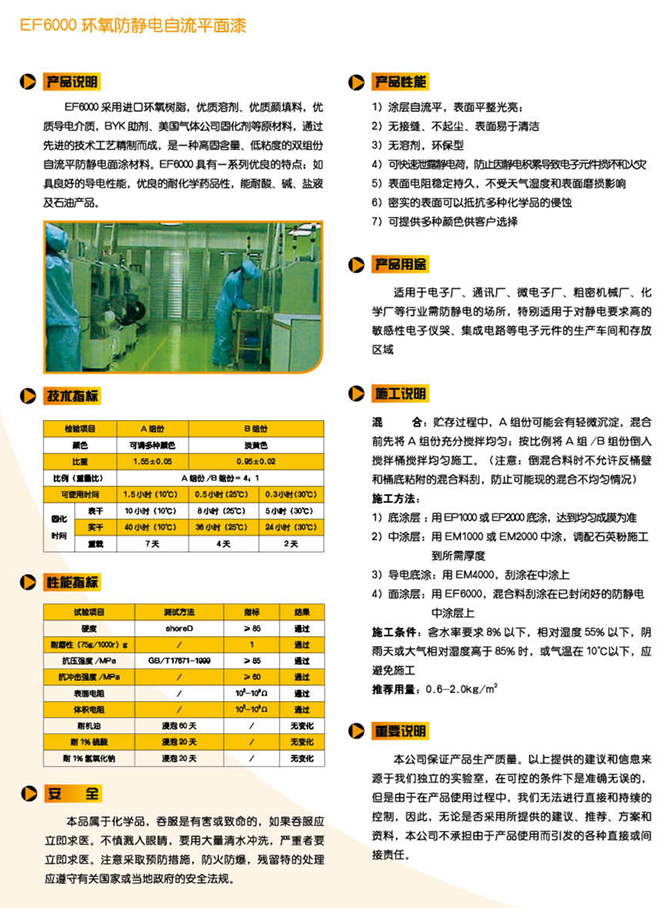

EF6000环氧防静电自流平面漆
EF6000环氧防静电自流平面漆采用进口环氧树脂，优质溶剂、优质颜填料，优质导电介质，BYK（别克）助剂、美国气体公司固化剂等原材料，通过先进的技术工艺精制而成，是一种高固含量、低粘度的双组份自流平防静电面涂材料。EF6000具有一系列优良的特点；如具良好的导电性能，优良的耐化学药品性，能耐酸、碱、盐液及石油产品。
产品性能
1） 涂层自流平，表面平整光亮；
2） 无接缝、不起尘、表面易于清洁
3） 无溶剂，环保型
4） 可快速泄露静电荷，防止因静电积累导致电子元件损坏和火灾
5） 表面电阻稳定持久，不受天气湿度和表面磨损影响
6） 密实的表面可以抵抗多种化学品的侵蚀
7） 可提供多种颜色供客户选择
产品用途
适用于电子厂、通讯厂、微电子厂、粗密机械厂、化学厂等行业需防静电的场所，特别适用于对静电要求高的敏感性电子仪哭、集成电路等电子元件的生产车间和存放区域
技术指标
| 检验项目 | A组份 | B组份 | ||
| 颜色 | 可调多种颜色 | 淡黄色 | ||
| 比重 | 1.55±0.05 | 0.95±0.02 | ||
| 比例（重量比） | A组份/B组份＝4：1 | |||
| 可使用时间 | 1.5小时（10℃） | 0.5小时（25℃） | 0.3小时（30℃） | |
|
固化 时间 |
表干 | 10小时（10℃） | 8小时（25℃） | 5小时（30℃） |
| 实干 | 40小时（10℃） | 36小时（25℃） | 24小时（30℃） | |
| 重载 | 7天 | 4天 | 2天 | |
| 试验项目 | 测试方法 | 指标 | 结果 |
| 硬度 | shoreD | ≥85 | 通过 |
| 耐磨性（75g/1000r）g | / | 1 | 通过 |
| 抗压强度/MPa | GB/T17671-1999 | ≥85 | 通过 |
| 抗冲击强度/MPa | / | ≥60 | 通过 |
| 表面电阻 | / | 105-109Ω | 通过 |
| 体积电阻 | / | 105-109Ω | 通过 |
| 耐机油 | 浸泡60天 | / | 无变化 |
| 耐1%硫酸 | 浸泡20天 | / | 无变化 |
| 耐1%氢氧化钠 | 浸泡20天 | / | 无变化 |
施工说明
混 合：贮存过程中，A组份可能会有轻微沉淀，混合前先将A组份充分搅拌均匀；按比例将A组/B组份倒入搅拌桶搅拌均匀施工。（注意：倒混合料时不允许反桶壁和桶底粘附的混合料刮，防止可能现的混合不均匀情况）
施工方法：1）底涂层:EP1000或EP2000底涂，达到均匀成膜为准
2）中涂层：用EM1000或EM2000中涂，调配石英粉施工到所需厚度
3）导电底涂：用EM4000，刮涂在中涂上
4）面涂层：用EF6000，混合料刮涂在已封闭好的防静电中涂层上
施工条件：含水率要求8%以下，相对湿度55%以下，阴雨天或大气相对湿度高于85%时，或气温在10℃以下，应避免施工
推荐用量：0.6-2.0kg/m2
安全
本品属于化学品，吞服是有害或致命的，如果吞服应立即求医。不慎溅入眼睛，要用大量清水冲洗，严重者要立即求医。注意采取预防措施，防火防爆，残留特的处理应遵守有关国家或当地政府的安全法规。
重要说明
本公司保证产品生产质量。以上提供的建议和信息来源于 们独立的实验室，在可控的条件下是准确无误的，但是由于在产品使用过程中，我们无法进行直接和持续的控制，因此，无论是否采用所提供的建议、推荐、方案和资料，本公司不承担由于产品使用而引发的各种直接或间接责任。
