是一种高固含量、低粘度的双组份防静电面涂材料。具有一系列优良特点：良好的导电性，优良的耐化学药品性，能耐酸、碱、盐及石油产品。

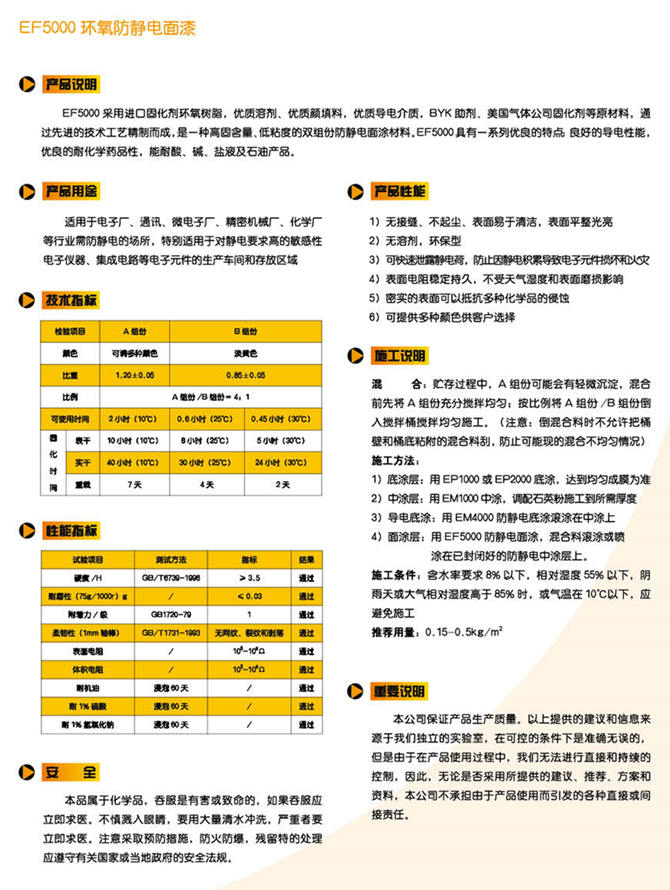

1、 EF5000环氧防静电面漆
产品说明
EF5000环氧防静电面漆采用进口固化剂环氧树脂，优质溶剂、优质颜填料，优质导电介质，BYK（别克）助剂、美国气体公司固化剂等原材料，通过先进的技术工艺精制而成，是一种高固含量、低粘度的双组份防静电面涂材料。EF5000具有一系列优良的特点：良好的导电性能，优良的耐化学药品性，能耐酸、碱、盐液及石油产品。
产品性能
1） 无接缝、不起尘、表面易于清洁，表面平整光亮
2） 无溶剂，环保型
3） 可快速泄露静电荷，防止因静电积累导致电子元件损坏和火灾
4） 表面电阻稳定持久，不受天气湿度和表面磨损影响
5） 密实的表面可以抵抗多种化学品的侵蚀
6） 可提供多种颜色供客户选择
产品用途
适用于电子厂、通讯、微电子厂、精密机械厂、化学厂等行业需防静电的场所，特别适用于对静电要求高的敏感性电子仪器、集成电路等电子元件的生产车间和存放区域
施工说明
混 合：贮存过程中，A组份可能会有轻微沉淀，混合前先将A组份充分搅拌均匀；按比例将A组份/B组份倒入搅拌桶搅拌均匀施工。（注意：倒混合料时不允许把桶壁和桶底粘附的混合料刮，防止可能现的混合不均匀情况）
施工方法：1）底涂层：用EP1000或EP2000底涂，达到均匀成膜为准
2）中涂层：用EM1000中涂，调配石英粉施工到所需厚度
3）导电底涂：用EM4000防静电底涂滚涂在中涂上
4）面涂层：用EF5000防静电面涂，混合料滚涂或喷涂在已封闭好的防静电中涂层上。
施工条件：含水率要求8%以下，相对湿度55%以下，阴雨天或大气相对湿度高于85%时，或气温在10℃以下，应避免施工
推荐用量：0.15-0.5kg/m2
技术指标
| 检验项目 | A组份 | B组份 | ||
| 颜色 | 可调多种颜色 | 淡黄色 | ||
| 比重 | 1.20±0.05 | 0.85±0.05 | ||
| 比例 | A组份/B组份＝4：1 | |||
| 可使用时间 | 2小时（10℃） | 0.6小时（25℃） | 0.45小时（30℃） | |
|
固化 时间 |
表干 | 10小时（10℃） | 8小时（25℃） | 5小时（30℃） |
| 实干 | 40小时（10℃） | 30小时（25℃） | 24小时（30℃） | |
| 重载 | 7天 | 4天 | 2天 | |
| 试验项目 | 测试方法 | 指标 | 结果 |
| 硬度/H | GB/T6739-1996 | ≥3.5 | 通过 |
| 耐磨性（75g/1000r）g | / | ≤0.03 | 通过 |
| 附着力/级 | GB1720-79 | 1 | 通过 |
| 柔韧性（1mm轴棒） | GB/T1731-1993 | 无网纹、裂纹和剥落 | 通过 |
| 表面电阻 | / | 105-109Ω | 通过 |
| 体积电阻 | / | 105-109Ω | 通过 |
| 耐机油 | 浸泡60天 | / | 通过 |
| 耐1%硫酸 | 浸泡60天 | / | 通过 |
| 耐1%氢氧化钠 | 浸泡60天 | / | 通过 |
安全
本品属于化学品，吞服是有害或致命的，如果吞服应立即求医。不慎溅入眼睛，要用大量清水冲洗，严重者要立即求医。注意采取预防措施，防火防爆，残留特的处理应遵守有关国家或当地政府的安全法规。
重要说明
本公司保证产品生产质量。以上提供的建议和信息来源于 们独立的实验室，在可控的条件下是准确无误的，但是由于在产品使用过程中，我们无法进行直接和持续的控制，因此，无论是否采用所提供的建议、推荐、方案和资料，本公司不承担由于产品使用而引发的各种直接或间接责任。
