环氧高耐磨自流平面漆具有一系列优良的特点：如具有高度机械耐磨性和附着力，优良的耐化学药品化，能耐酸、碱、盐液及石油产品。

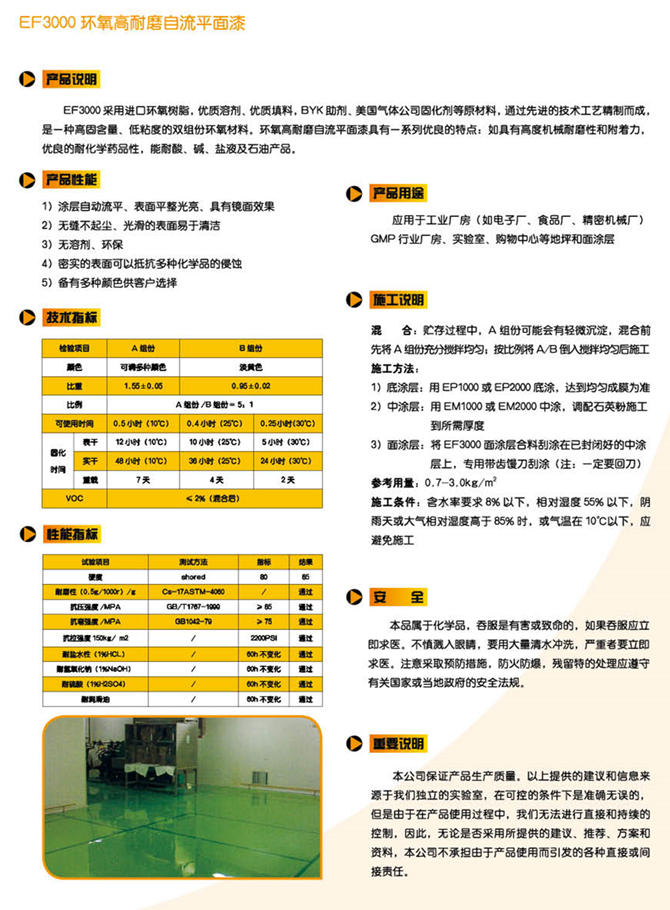

EF3000环氧高耐磨自流平面漆
产品说明
EF3000环氧高耐磨自流平面漆采用进口环氧树脂，优质溶剂、优质填料，BYK（别克）助剂、美国气体公司固化剂等原材料，通过先进的技术工艺精制而成，是一种高固含量、低粘度的双组份环氧材料。EF3000具有一系列优良的特点：如具有高度机械耐磨性和附着力，优良的耐化学药品性，能耐酸、碱、盐液及石油产品。
产品性能
1） 涂层自动流平、表面平整光亮、具有镜面效果
2） 无缝不起尘、光滑的表面易于清洁
3） 无溶剂、环保
4） 密实的表面可以抵抗多种化学品的侵蚀
5） 备有多种颜色供客户选择
产品用途
应用于工业厂房（如电子厂、食品厂、精密机械厂）GMP行业厂房、实验室、购物中心等地坪和面涂层
施工说明
混 合：贮存过程中，A组份可能会有轻微沉淀，混合前先将A组份充分搅拌均匀；按比例将A/B倒入搅拌均匀后施工
施工方法：1）底涂层：用EP1000或EP2000底涂，达到均匀成膜为准
2）中涂层：用EM1000或EM2000中涂，调配石英粉施工到所需厚度
3）面涂层：将EF3000面涂层合料刮涂在已封闭好的中涂层上，专用带齿馒刀刮涂（注：一定要回刀）
参考用量：0.7-3.0kg/m2
施工条件：含水率要求8%以下，相对湿度55%以下，阴雨天或大气相对湿度高于85%时，或气温在10℃以下，应避免施工
技术指标
| 检验项目 | A组份 | B组份 | ||
| 颜色 | 可调多种颜色 | 淡黄色 | ||
| 比重 | 1.55±0.05 | 0.95±0.02 | ||
| 比例 | A组份/B组份＝5：1 | |||
| 可使用时间 | 0.5小时（10℃） | 0.4小时（25℃） | 0.25小时（30℃） | |
|
固化 时间 |
表干 | 12小时（10℃） | 10小时（25℃） | 5小时（30℃） |
| 实干 | 48小时（10℃） | 36小时（25℃） | 24小时（30℃） | |
| 重载 | 7天 | 4天 | 2天 | |
| VOC | ≤2%（混合后） | |||
| 试验项目 | 测试方法 | 指标 | 结果 |
| 硬度 | shored | 80 | 85 |
| 耐磨性（0.5g/1000r）/g | Cs-17ASTM-4060 | / | 通过 |
| 抗压强度/MPA | GB/T1767-1999 | ≥85 | 通过 |
| 抗弯强度/MPA | GB1042-79 | ≥75 | 通过 |
| 抗拉强度150kg/ m2 | / | 2200PSI | 通过 |
| 耐盐水性（1%HCL） | / | 60h不变化 | 通过 |
| 耐氢氧化钠（1%NaOH） | / | 60h不变化 | 通过 |
| 耐硫酸（1%H2SO4） | / | 60h不变化 | 通过 |
| 耐涧滑油 | / | 60h不变化 | 通过 |
安全
本品属于化学品，吞服是有害或致命的，如果吞服应立即求医。不慎溅入眼睛，要用大量清水冲洗，严重者要立即求医。注意采取预防措施，防火防爆，残留特的处理应遵守有关国家或当地政府的安全法规。
重要说明
本公司保证产品生产质量。以上提供的建议和信息来源于 们独立的实验室，在可控的条件下是准确无误的，但是由于在产品使用过程中，我们无法进行直接和持续的控制，因此，无论是否采用所提供的建议、推荐、方案和资料，本公司不承担由于产品使用而引发的各种直接或间接责任。
