具有优异的地坪面涂美观装饰性；有具高度机械耐磨性和附着力，优良的耐化学药品性，能耐酸、碱、盐液及石油产品。

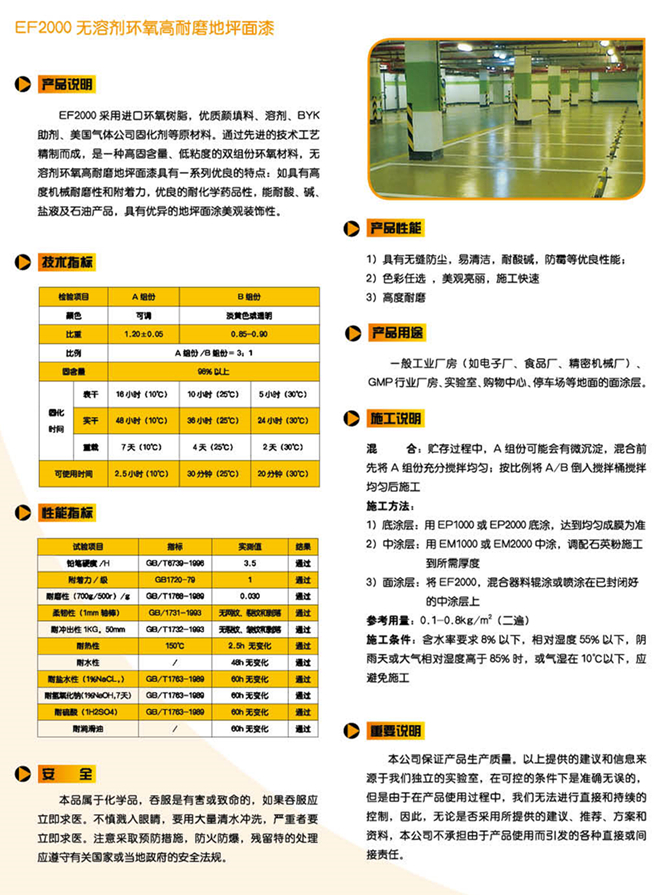

EF2000无溶剂环氧高耐磨地坪面漆
产品说明
EF2000无溶剂环氧高耐磨地坪面漆采用进口环氧树脂，优质颜填料、溶剂、BYK（别克）助剂、美国气体公司固化剂等原材料。通过先进的技术工艺精制而成，是一种高固含量、低粘度的双组份环氧材料，无溶剂环氧高耐磨地坪面漆具有一系列优良的特点：如具有高度机械耐磨性和附着力，优良的耐化学药品性，能耐酸、碱、盐液及石油产品，具有优异的地坪面涂美观装饰性。
产品性能
1） 具有无缝防尘，易清洁，耐酸碱，防霉等优良性能；
2） 色彩任选 ，美观亮丽，施工快速
3） 高度耐磨
产品用途
一般工业厂房（如电子厂、食品厂、精密机械厂）、GMP行业厂房、实验室、购物中心、停车场等地面的面涂层。
施工说明
混 合：贮存过程中，A组份可能会有微沉淀，混合前先将A组份充分搅拌均匀；按比例将A/B倒入搅拌桶搅拌均匀后施工
施工方法：1）底涂层：用EP1000或EP2000底涂，达到均匀成膜为准
2）中涂层：用EM1000或EM2000中涂，调配石英粉施工到所需厚度
3）面涂层：将EF2000，混合器料辊涂或喷涂在已封闭好的中涂层上
参考用量：0.1-0.8kg/m2（二遍）
施工条件：含水率要求8%以下，相对湿度55%以下，阴雨天或大气相对湿度高于85%时，或气湿在10℃以下，应避免施工
技术指标
| 检验项目 | A组份 | B组份 | ||
| 颜色 | 可调 | 淡黄色或透明 | ||
| 比重 | 1.20±0.05 | 0.85-0.90 | ||
| 比例 | A组份/B组份＝3：1 | |||
| 固含量 | 98%以上 | |||
|
固化 时间 |
表干 | 16小时（10℃） | 10小时（25℃） | 5小时（30℃） |
| 实干 | 48小时（10℃） | 36小时（25℃） | 24小时（30℃） | |
| 重载 | 7天（10℃） | 4天（25℃） | 2天（30℃） | |
| 可使用时间 | 2.5小时（10℃） | 30分钟（25℃） | 20分钟（30℃） | |
| 试验项目 | 指标 | 实测值 | 结果 |
| 铅笔硬度/H | GB/T6739-1996 | 3.5 | 通过 |
| 附着力/级 | GB1720-79 | 1 | 通过 |
| 耐磨性（700g/500r）/g | GB/T1768-1989 | 0.030 | 通过 |
| 柔韧性（1mm轴棒） | GB/1731-1993 | 无网纹、裂纹和剥落 | 通过 |
| 耐冲出性1KG。50mm | GB/T1732-1993 | 无裂纹、皱纹和剥落 | 通过 |
| 耐热性 | 150℃ | 2.5h 无变化 | 通过 |
| 耐水性 | / | 48h无变化 | 通过 |
| 耐盐水性（1%NaCL,） | GB/T1763-1989 | 60h无变化 | 通过 |
| 耐氢氧化钠（1%NaOH，7天） | GB/T1763-1989 | 60h无变化 | 通过 |
| 耐硫酸（1H2SO4） | GB/T1763-1989 | 60h无变化 | 通过 |
| 耐涧滑油 | / | 60h无变化 | 通过 |
安全
本品属于化学品，吞服是有害或致命的，如果吞服应立即求医。不慎溅入眼睛，要用大量清水冲洗，严重者要立即求医。注意采取预防措施，防火防爆，残留特的处理应遵守有关国家或当地政府的安全法规。
重要说明
本公司保证产品生产质量。以上提供的建议和信息来源于 们独立的实验室，在可控的条件下是准确无误的，但是由于在产品使用过程中，我们无法进行直接和持续的控制，因此，无论是否采用所提供的建议、推荐、方案和资料，本公司不承担由于产品使用而引发的各种直接或间接责任。
